A mechanikus órák egyik legkisebb alkatrésze az egyik legnagyobb problémát cipeli a hátán. A hajszálrugó feladata elvileg egyszerű: a billegővel együtt olyan szabályos ritmust kell létrehoznia, amelyből az óra járása felépül. A gyakorlatban azonban minden rezdülése számít. Ahogy a rugó lélegzik, változik az alakja, a súlypontja, és ezzel együtt a szabályozás pontossága is. A klasszikus óraszerkezetek története jó részben arról szól, hogyan lehet ezt a mozgást egyre kontrolláltabbá, egyre ismételhetőbbé tenni.
A H. Moser & Cie. erre a problémára nem egyetlen különleges formájú hajszálrugóval válaszol, hanem kettővel. A márka double hairspring rendszere két egymás fölé helyezett, ellentétes irányban dolgozó lapos hajszálrugót használ, amelyek hibái részben kioltják egymást. Ez elsőre afféle órás mérnöki túlzásnak tűnhet, valójában viszont nagyon tiszta gondolat: ha az egyik rugó súlypontja az egyik irányba vándorol, a másiké az ellenkező irányba teszi ugyanezt. A cél nem a látvány, hanem az, hogy a szabályozószerv a lehető legkiegyensúlyozottabban működjön.
És itt kezd érdekes lenni a történet. Mert a Moser kettős hajszálrugója nem egyszerűen egy szerkezeti trükk, amit be lehet tenni egy sajtóanyag végére. Ahhoz, hogy két hajszálrugó valóban egymást kompenzálja, azoknak elképesztően közel kell kerülniük egymáshoz viselkedésben, geometriában és rugóerőben. Vagyis a koncepció mögött sokkal több van, mint két darab rugó: anyagtechnológia, gyártási pontosság, osztályozás, párosítás, kézi szerelés és hosszú szabályozás.
Tartalomjegyzék:
Két hajszálrugó ugyanarra a problémára
A hagyományos lapos hajszálrugó egyik alapvető sajátossága, hogy összehúzódás és kitágulás közben nem tökéletesen koncentrikusan lélegzik. A forma apró aszimmetriái miatt a rendszer súlypontja mozgás közben eltolódhat, ez pedig különösen eltérő helyzetekben befolyásolhatja a járást. Az órásmesterek régóta keresik ennek ellenszerét. A legismertebb klasszikus válasz a Breguet-féle felhúzott végív, amely a hajszálrugó külső részének térbeli kialakításával igyekszik javítani a koncentrikus működést. A Moser megközelítése más. Két lapos hajszálrugót használ, amelyeket egymással ellentétes irányban szerelnek. Az egyik rugó természetes geometriai hibája így részben a másik ellenkező irányú eltérésével találkozik. A két komponens együtt lényegében egy kiegyenlítettebb szabályozórendszert hoz létre, miközben nem kell egy magasabb, térben felhúzott végívvel számolni. Elméletben elegáns. A gyakorlatban viszont csak akkor működik, ha a két hajszálrugó rendkívül közel áll egymáshoz.
Ez a „rendkívül közel” a fontos rész. Két tetszőleges hajszálrugót nem lehet egyszerűen egymásra tenni és azt mondani, hogy innentől kész a double hairspring. A rugóerőnek, a geometriai tulajdonságoknak és a dinamikus viselkedésnek páronként illeszkednie kell. A H. Moser & Cie. ezért saját gyártási hátterére támaszkodik: a hajszálrugók a testvérvállalat Precision Engineering AG-nál készülnek, vagyis a rendszer egyik legkritikusabb alkatrészét nem külső beszállítótól kell kész állapotban átvenni.
A Moser hivatalos anyaga szerint a kettős hajszálrugó gyártása közel két évtizedes tapasztalatra épül. Ez azért fontos, mert az ilyen technológiák értéke ritkán egyetlen szabadalomban vagy látványos konstrukcióban van. Sokkal inkább abban a felhalmozott gyártási tudásban, amelyből idővel kiderül, hogyan lehet ugyanazt a geometriát, anyagminőséget és rugókarakterisztikát újra és újra reprodukálni. Egy komplikációt megtervezni egy dolog. Sorozatban, javíthatóan és ellenőrizhető minőségben elkészíteni már egy másik.
Ebben a megközelítésben a double hairspring nekem sokkal inkább gyártástechnológiai állításnak tűnik, mint komplikációnak. Nem azt mondja, hogy „nézd, milyen bonyolult dolgot tudunk építeni”, hanem azt, hogy „képesek vagyunk két ennyire érzékeny alkatrészt egymáshoz illeszteni”. Ez kevésbé látványos mondat. Órás szempontból viszont talán érdekesebb.
A PE4000-től a negyven osztályig
A Precision Engineering AG saját PE4000 ötvözetet használ a hajszálrugók gyártásához. A Moser ezt antimagnetikus, ütésálló és hőmérséklet-kompenzált tulajdonságokkal írja le, vagyis az anyagválasztás eleve arra szolgál, hogy a szabályozószerv minél kevésbé reagáljon a környezet változásaira. A modern hajszálrugó-technológia egyik nagy kérdése éppen ez: hogyan lehet úgy növelni a stabilitást, hogy közben a komponens órásműhelyben továbbra is kezelhető maradjon. A gyártás egy körülbelül 0,6 milliméter átmérőjű huzalból indul. Ez elsőre nem hangzik különösebben extrémnek, egészen addig, amíg a következő lépésekre nem kerül sor. A huzalt gyémánt húzóköveken keresztül fokozatosan vékonyítják, majd lapítják, és a Moser által közölt adatok szerint a gyártási tűrés ezen a ponton már körülbelül 50 nanométeres nagyságrendű lehet. Ötven nanométer olyan méret, amelyet órás szemmel már nehéz intuitívan értelmezni. A lényeg egyszerűbb: a végső rugó karakterét olyan eltérések is befolyásolják, amelyek szabad szemmel természetesen nem láthatók. A lapított huzalt ezután méretre vágják, felcsévélik, hőkezelik és stabilizálják, hogy megtartsa a kívánt geometriát. Kialakul a belső rögzítési pont, a külső rész hosszát beállítják, majd a double hairspring rendszerhez szükséges sík végkiképzést is létrehozzák. Minden egyes lépés hatással van arra, milyen erővel dolgozik majd a rugó. És mivel kettőt kell összeházasítani, a következetesség kétszeresen számít.

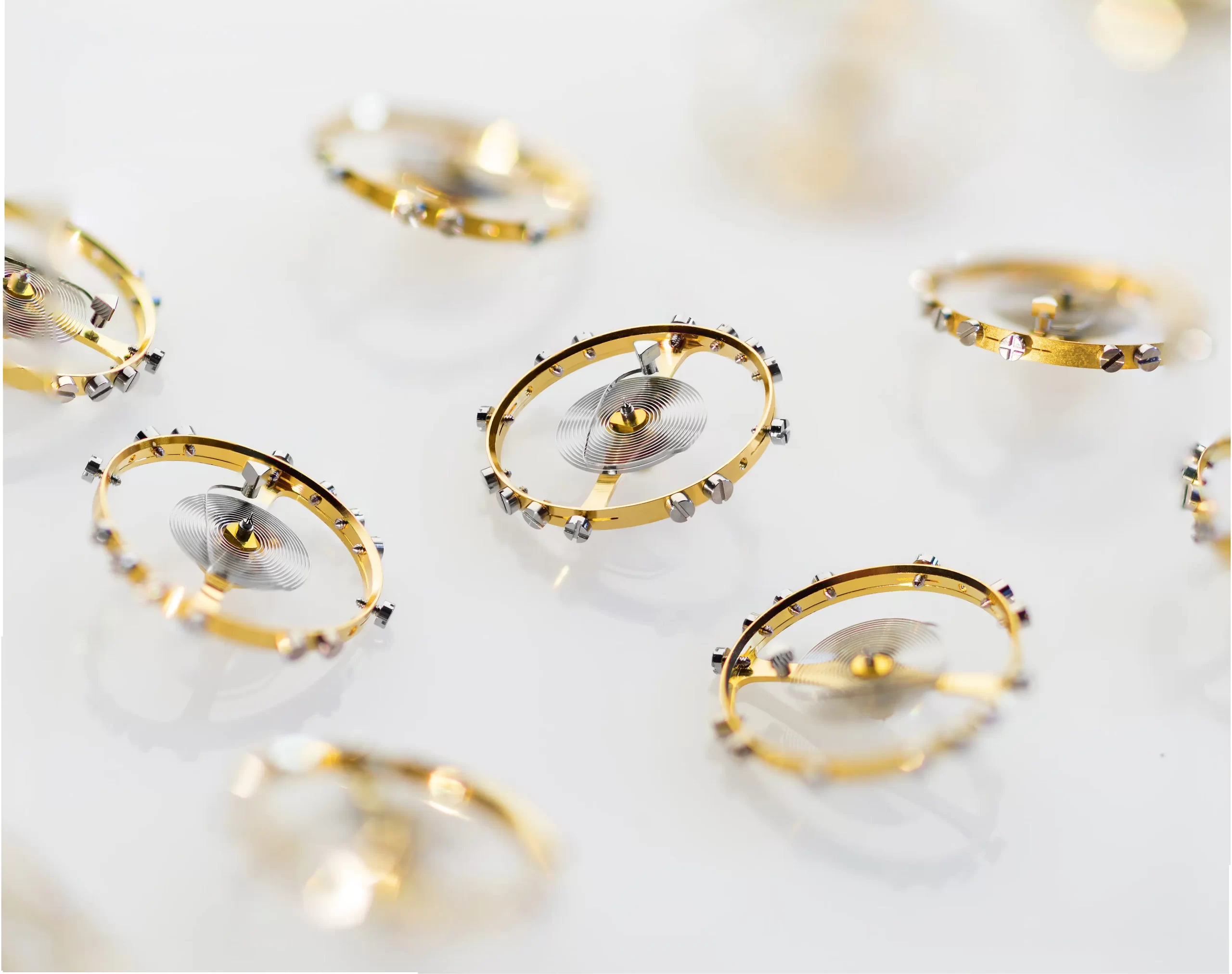

Erre szolgál az osztályozás. A hajszálrugókat negyven különböző erősségi osztályba sorolják. A billegőket szintén negyven kategóriába rendezik a tehetetlenségi nyomatékuk alapján. A double hairspringhez két azonos osztályú hajszálrugót kell kiválasztani, majd hozzájuk megfelelő billegőt párosítani. Ez már önmagában is jól mutatja, hogy a rendszer mennyire nem „két rugó egy helyett”. Valójában egy olyan válogatási és párosítási folyamat, amelynek minden eleme egymásra épül. Az ilyen szintű házon belüli kompetencia stratégiai értéke is komoly. A svájci óragyártásban a hajszálrugó hosszú ideig az egyik legérzékenyebb beszállítói pont volt. Aki saját szabályozószervet képes fejleszteni és gyártani, az nem csupán technikai különlegességet szerez, hanem valódi függetlenséget is. A Moser esetében ez különösen illik a márka karakteréhez: kívülről gyakran játékos, provokatív és minimalista, belül viszont meglepően komoly ipari háttér dolgozik. A Precision Engineering szerepe ráadásul nem merül ki abban, hogy kész hajszálrugókat szállít a Mosernek. A vállalat saját gyártóeszközök fejlesztésében is részt vett, mert a meglévő gépek pontossága bizonyos folyamatokhoz nem volt elegendő. Ez az a pont, ahol a manufaktúra szó tartalma elválik a marketingtől. Ha egy cégnek a saját alkatrészéhez a saját gyártási technológiáját is tovább kell fejlesztenie, ott valóban mélyen belenyúl a szerkezet létrehozásába.
A történeti párhuzam azért is érdekes, mert a hajszálrugó fejlődése mindig kompromisszumokról szólt. A Breguet-overcoil például nagyon hatékony megoldás, de térben több helyet igényel, és a kialakítása, beállítása is külön szakértelmet kíván. A lapos hajszálrugó egyszerűbb geometria, viszont a légzés aszimmetriája erősebben jelentkezhet. A Moser kettős rendszere tulajdonképpen ezt a két világot próbálja más módon összekötni: megtartja a lapos rugók alapgeometriáját, miközben a két ellenkező irányú elem együtt próbálja elérni azt a kiegyensúlyozottságot, amelyet más megoldások egyetlen rugó formájának módosításával keresnek. Az ötlet persze nem önmagában értékes. Az óragyártás tele van olyan szellemes konstrukciókkal, amelyek prototípusként jól működnek, sorozatban viszont túl érzékenyek vagy túl nehezen reprodukálhatók. A double hairspring érdekessége éppen az, hogy a Moser nem alkalmi különlegességként kezeli. Ha közel húsz éve gyártják, akkor már nem kísérlet, hanem megtanult ipari folyamat. Ez sokkal fontosabb különbség, mint elsőre hangzik: a haute horlogerie hitelessége végső soron ott kezdődik, ahol a szép ötletből ismételhető, szervizelhető szerkezet lesz.
A saját hajszálrugó-gyártás egyébként a svájci óraipar egészét nézve sem apróság. A szabályozószerv alkatrészei évtizedeken át különösen koncentrált beszállítói területet jelentettek, ezért a valódi vertikális integráció egyik legnehezebb lépcsője éppen a hajszálrugó és a billegő kompetenciájának megszerzése. A Precision Engineering háttere ezért nem pusztán azt teszi lehetővé, hogy a Moser valami egzotikusat mutasson, hanem azt is, hogy a saját szerkezeteinek egyik legérzékenyebb pontját maga kontrollálja. Ez ráadásul visszahat a tervezés szabadságára is. Ha a fejlesztők nem kizárólag egy beszállítói katalógusból választhatnak szabályozószervet, akkor a kaliber egészét másképp lehet felépíteni. Frekvencia, billegő-tehetetlenség, hajszálrugó-erősség és a rendelkezésre álló hely együtt kezelhető mérnöki problémává válik. A kettős hajszálrugó ebből a szempontból nem különálló alkatrész, hanem annak a jele, hogy a Moser a szerkezetet rendszerként kezeli.
A kézi szabályozás az igazi luxus
Mindez azonban még mindig csak az alkatrészgyártás. A kettős hajszálrugó igazi nehézsége akkor kezdődik, amikor a két rugót be kell építeni és együtt kell szabályozni. A rendelkezésre álló hely nagyon kicsi, a második hajszálrugó elhelyezése pedig olyan szerelési feladat, ahol néhány apró geometriai eltérés is azonnal megjelenhet a járási eredményekben. A rendszer frekvenciája kalibertől függően jellemzően 2,5 vagy 3 hertz. A végső szabályozás során az órát időmérő műszeren hat különböző pozícióban ellenőrzik, majd egészen apró korrekciókat végeznek, és újra mérnek. A folyamat ismétlődik, amíg a kívánt eredmény össze nem áll. A Moser szerint egyetlen szerkezet végleges beállítása fél napot, de akár egy teljes napot is igénybe vehet. Ez az adat szerintem többet mond a technológiáról, mint bármilyen látványos render. A luxusóráknál könnyű az anyagokra, a tokfiniselésre vagy a számlapokra koncentrálni, mert ezeket azonnal látjuk. A szabályozásra fordított fél vagy egy nap viszont gyakorlatilag láthatatlan. Nem lesz tőle fényesebb az óra, és a fotón sem mutat jobban. Csak pontosabban működik az a rendszer, amelyért az egész mechanika létezik.

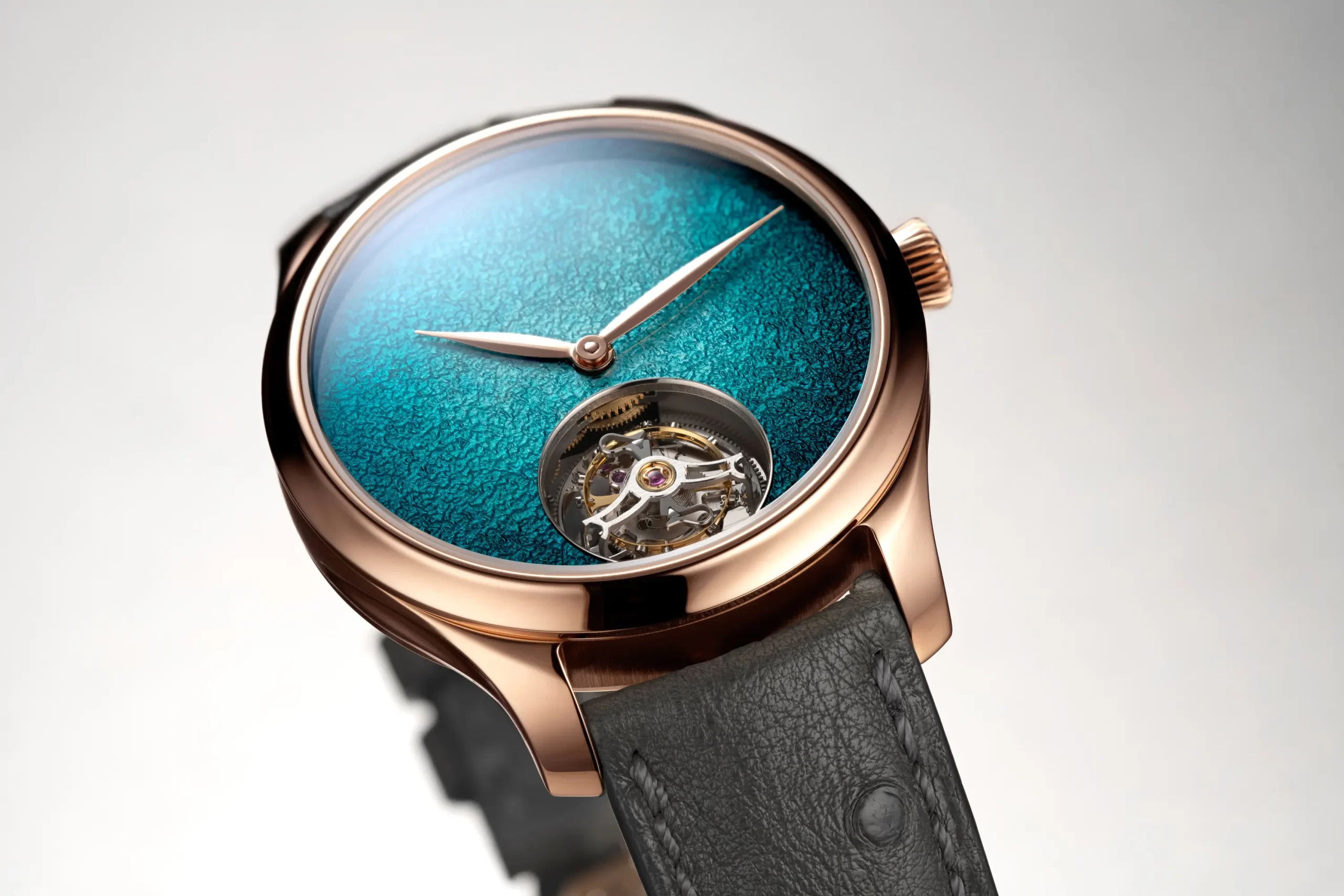

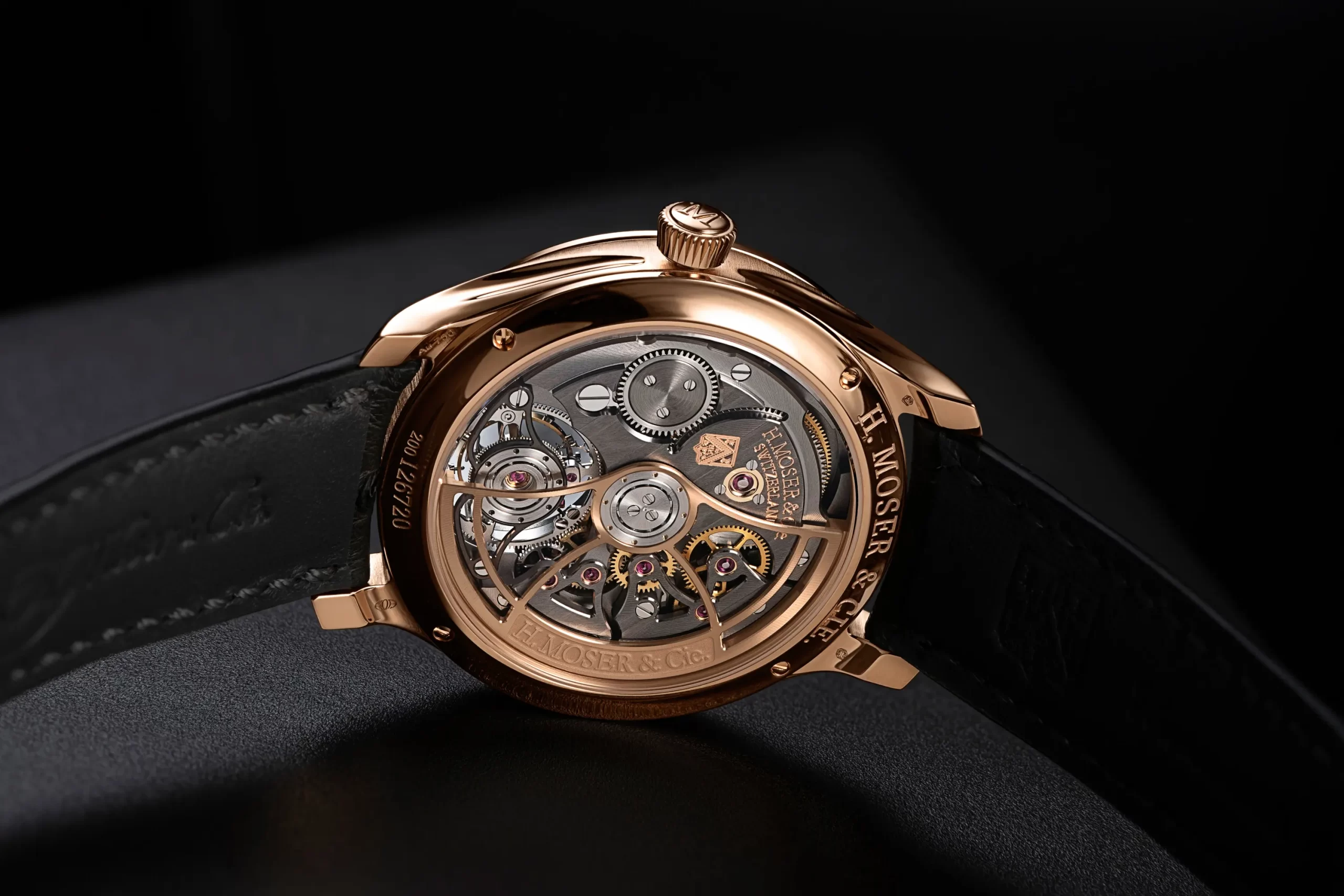

A folyamatban nagyjából négy-hat szakember vesz részt, miközben a végső szabályozást mindössze két-három ember végzi. Ez nem véletlenül szűk kör. Ilyen munkánál az emberi tapasztalat nehezen cserélhető le pusztán mérőeszközre: a műszer megmutatja az eredményt, de a korrekció helyét és mértékét valakinek el kell döntenie. Minél érzékenyebb a rendszer, annál többet számít az a tudás, amelyet nem lehet egy gyártási utasítás két oldalán összefoglalni. A Moser a double hairspring rendszert gyakran tourbillonos szerkezeteiben használja, és ez logikus párosítás. A tourbillon eredeti célja szintén a helyzetfüggő járáseltérések kezeléséhez kapcsolódik, így a két egymást kompenzáló hajszálrugó ugyanennek a problémakörnek egy másik oldalát célozza. A márka példaként az Endeavour Tourbillon Concept Turquoise Enamel modellt is említi, ahol a látványos komplikáció mögött egy kevésbé látványos, de technikailag legalább ennyire érdekes szabályozószerv dolgozik.
Van még egy szempont, amely nekem különösen szimpatikus: a javíthatóság. A PE4000 fémötvözetből készült hajszálrugó nem ugyanazt a filozófiát követi, mint a modern szilícium alkatrészek. A szilícium rengeteg előnyt kínál, de ha megsérül, tipikusan cserélni kell. A hagyományos fém hajszálrugó ezzel szemben elvileg továbbra is olyan alkatrész, amelyhez egy képzett órás hozzá tud nyúlni. Egy több tízezer eurós óránál, amelyet elvileg generációkra vásárolnak, ez nem romantikus részlet, hanem hosszú távú műszaki kérdés. Persze ettől a double hairspring nem lesz automatikusan „jobb” minden más megoldásnál. A modern szabályozószervek világa tele van különböző utakkal: szilícium, overcoil, free-sprung billegő, változó tehetetlenségi nyomaték, eltérő frekvenciák és ezek mindenféle kombinációi. A Moser megoldásának értéke inkább abban van, hogy következetesen végigvisz egy saját technológiai gondolatot az anyagtól a végső szabályozásig.
És talán ez a legjobb magyarázat arra, miért érdekes ez az egész. Két hajszálrugó egymáson. Teljesen fölöslegesnek hangzik. Egészen addig, amíg meg nem nézzük, mennyi mérnöki munka kell ahhoz, hogy valóban legyen értelme. És ettől lesz az egész igazán moseres: kívül visszafogott, belül szinte indokolatlanul komoly, de a technikai túlzásnak minden pontján van mérnöki oka és hosszú távú értelme.
Műszaki adatok
- Rendszer: H. Moser & Cie. kettős hajszálrugós szabályozószerv
- Gyártó: Precision Engineering AG, a H. Moser & Cie. testvérvállalata
- Hajszálrugó anyaga: saját PE4000 ötvözet
- Kiinduló huzalátmérő: körülbelül 0,6 mm
- A Moser által közölt gyártási tűrés: körülbelül 50 nanométer a lapítási folyamat egyes szakaszaiban
- Hajszálrugó-osztályok: 40
- Billegő-osztályok: 40, tehetetlenségi nyomaték szerint
- Párosítás: két azonos osztályú hajszálrugó egy megfelelő osztályú billegővel
- Jellemző frekvencia: kalibertől függően 2,5 vagy 3 Hz
- Végső mérés: hat pozícióban
- A gyártásban részt vevő szakemberek: nagyjából 4–6 fő
- Végső szabályozást végző szakemberek: 2–3 fő
- Tipikus végső szabályozási idő: fél nap, esetenként akár egy teljes nap
- Felhasználás: a Moser többek között tourbillonos szerkezeteiben alkalmazza
A legjobb órás technológiák gyakran nem azért izgalmasak, mert újabb funkciót adnak az órához, hanem mert egy régi problémára találnak saját, következetes választ. A Moser double hairspring pontosan ilyen. Nem látványosabb tőle az idő. Csak nehezebb jól megmérni.
